垃圾填埋場防滲土工膜施工必看！5 大關(guān)鍵要點防滲漏
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/6/12

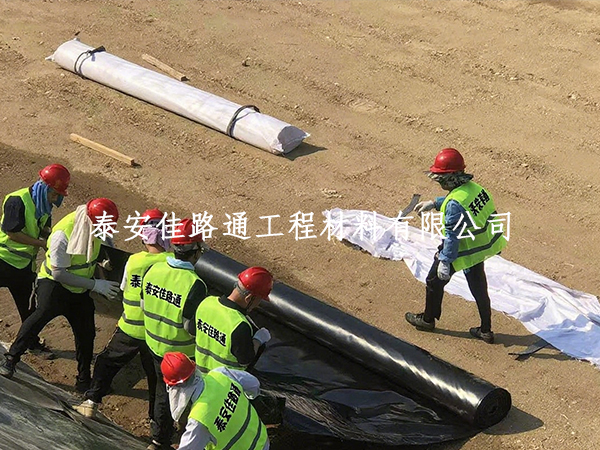

垃圾填埋場防滲土工膜施工質(zhì)量直接影響填埋場的防滲效果和使用壽命，關(guān)乎周邊環(huán)境**。以下 5 大施工要點，助你**完成施工，筑牢防滲屏障。一、施工前：場地與材料雙重把關(guān)施工前，填埋場基礎(chǔ)面需平整、壓實，清除尖銳雜物，確保表面無樹根、石子等可能刺破土工膜的物體，基礎(chǔ)面平整度應控制在 ±2cm 以內(nèi)，壓實度不低于 90%。同時，對土工膜進行嚴格檢查，查看是否存在破損、孔洞、裂紋等缺陷，不合格材料嚴禁入場。此外，還要檢查焊接設備是否正常運行，準備好焊接試片，確保焊接參數(shù)準確。二、鋪設中：鋪設與保護同步進行鋪設土工膜時，應從底部向高位延伸，避免拉得過緊，要預留 1.5% - 2% 的松弛度，以適應基礎(chǔ)變形。鋪設過程中，膜與膜之間要自然貼實，盡量減少褶皺。同時，注意避免施工人員穿硬底鞋在膜上行走，嚴禁在膜上進行任何可能損壞膜的作業(yè)，如使用尖銳工具、車輛碾壓等。鋪設完成后，應及時進行下一道工序施工，若不能及時施工，需用彩條布等對土工膜進行臨時覆蓋保護。三、焊接時：參數(shù)與檢測缺一不可焊接是防滲土工膜施工的關(guān)鍵環(huán)節(jié)，焊接溫度、速度和壓力需根據(jù)土工膜的材質(zhì)、厚度等進行調(diào)整。一般來說，焊接溫度控制在 200 - 250℃，焊接速度為 0.5 - 1.5m/min，焊接壓力為 0.2 - 0.3MPa。焊接完成后，需對焊縫進行檢測，常用的檢測方法有充氣檢測和真空檢測。充氣檢測時，在焊縫兩端密封，充入 0.2MPa 的壓縮空氣，5 分鐘內(nèi)壓力下降不超過 10% 為合格；真空檢測是在焊縫上涂肥皂水，用真空箱抽氣，若焊縫無氣泡產(chǎn)生則合格。四、特殊部位：細節(jié)處理決定成敗在垃圾填埋場的拐角、邊坡、管道穿越處等特殊部位，土工膜的鋪設和焊接難度較大，需特別注意。拐角處應采用弧形過渡，避免直角，以減少應力集中；邊坡部位鋪設時，需采用錨固溝固定，錨固溝深度不小于 50cm，寬度不小于 40cm；管道穿越處，應先將土工膜裁剪成合適的形狀，包裹在管道上，再進行焊接，確保密封嚴密。五、施工后：驗收與維護全程跟進施工完成后，要對防滲土工膜進行全面驗收，檢查鋪設平整度、焊縫質(zhì)量、錨固情況等是否符合設計要求。驗收合格后，應及時進行覆土保護，覆土厚度不小于 30cm，避免土工膜長期暴露在陽光下老化。在填埋場使用過程中，還需定期對土工膜進行檢查，發(fā)現(xiàn)破損及時修補，確保防滲系統(tǒng)長期穩(wěn)定運行。以上就是垃圾填埋場防滲土工膜施工的關(guān)鍵注意事項。若你還想了解某一環(huán)節(jié)的更多細節(jié)，或是有其他施工相關(guān)需求，歡迎隨時和我說。
